地下燃气管道的“黄金铠甲”：3PE防腐钢管如何重塑燃气输送安全标准

引言

万彩网 随着城市化进程加速，燃气作为清洁能源的输送安全成为民生焦点。在埋地管道领域，腐蚀泄漏曾引发多起重大事故。而3PE防腐钢管凭借其三重防护结构（环氧粉末+胶粘剂+聚乙烯）和50年超长寿命（国际公认标准），正逐步取代传统防腐工艺，成为燃气输送的“黄金铠甲”。本文将深度解析其技术内核与应用价值。

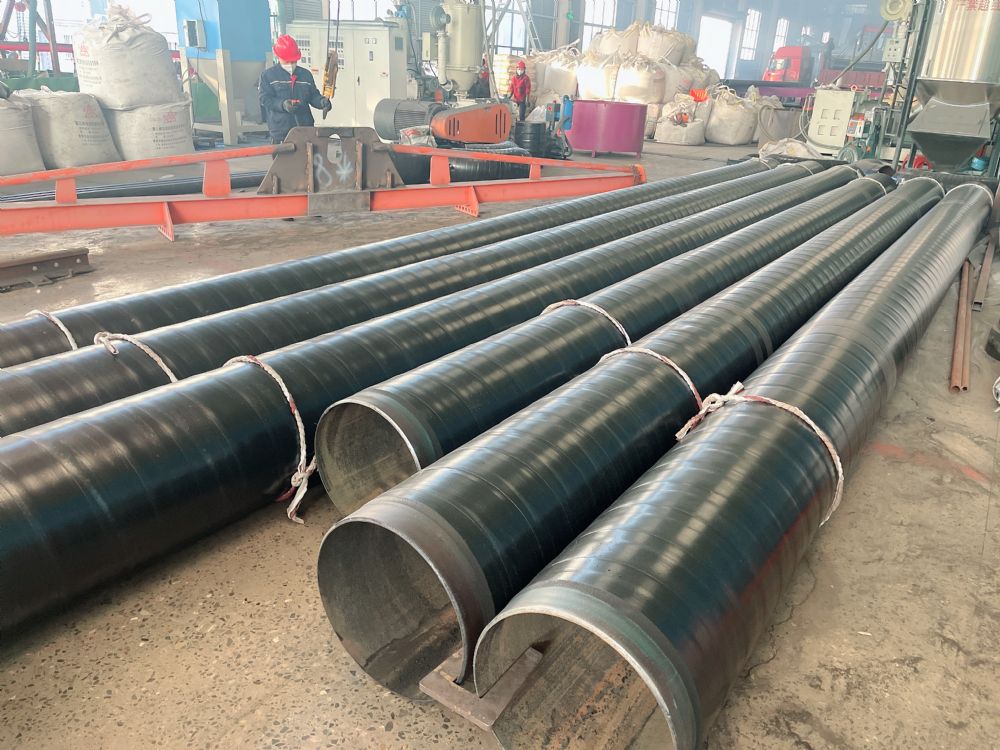

一、技术原理：三层防护的协同效应

1. 结构设计

   • 万彩网 环氧粉末层（底层） ：通过静电喷涂与钢管基体熔结，形成致密化学键，隔绝金属与腐蚀介质接触。

   • 胶粘剂层（中间层） ：熔融共聚物粘结环氧层与聚乙烯，解决材料膨胀系数差异导致的剥离风险。

   • 聚乙烯层（外层） ：高密度聚乙烯（HDPE）抵抗机械损伤与紫外线，吸水率＜0.01%，阻断水汽渗透。

2. 生产工艺革新
   采用“一步法”成型技术：钢管预热至230℃→环氧粉末静电喷涂→挤塑机同步挤出胶粘剂与聚乙烯→三层共挤冷却定型。全程自动化控制，杜绝人工涂覆不均。

二、燃气输送领域的性能碾压

1. 抗腐蚀性能突破

   • 通过阴极剥离试验验证：在-1.5V极化电位、65℃环境下，剥离半径≤8mm（国标要求≤15mm），证明极端工况下防护层稳定性。
   • 对比传统沥青防腐：土壤应力腐蚀开裂风险降低92%。

2. 安全与经济性双赢

   • 泄漏率对比：3PE管道年均泄漏事故＜0.001次/千公里，较环氧煤沥青管道下降80%。
   • 全周期成本：虽初始投资高15%，但50年免维护特性使综合成本降低40%。

三、关键参数与应用场景适配

万彩网 典型案例：陕京输气管道应用3PE涂层后，在内蒙古盐渍土区域运行15年无腐蚀失效，检测PE层厚度偏差仅±0.2mm。

四、行业痛点与技术攻坚

1. 阴极剥离风险
   万彩网 研究发现：当土壤中Cl⁻浓度＞5000mg/L时，阴极保护电流可能引发涂层剥离。解决方案：

   • 采用改性环氧粉末（添加纳米二氧化硅）提升耐电位性
   • 安装智能监测桩实时反馈涂层电位

2. 弯管防腐瓶颈
   传统3PE无法覆盖R＜5D弯头，现通过辐射交联聚乙烯热收缩带补口，使弯管寿命同步提升至50年。

五、未来趋势：智能管道与绿色制造

1. 功能性升级

   • 植入光纤传感器：实时监测管道应变与涂层完整性
   • 自修复涂层：微胶囊技术自动修补机械损伤

2. 环保生产突破
   万彩网 2024年新工艺实现：

   • 环氧粉末固化温度从230℃降至180℃，能耗降35%
   • 聚乙烯层添加30%再生料，强度保持率达95%

结语：重新定义安全边界

3PE防腐钢管不仅是技术迭代的产物，更是燃气输送安全理念的革新。当68.5%的国内燃气管网完成3PE化改造（2025年数据预测），其带来的不仅是事故率的断崖式下跌，更是能源动脉与城市生命线的深度融合。未来随着智能监测与绿色材料的加持，这张“地下钢铁长城”将持续守护万家炊火。
